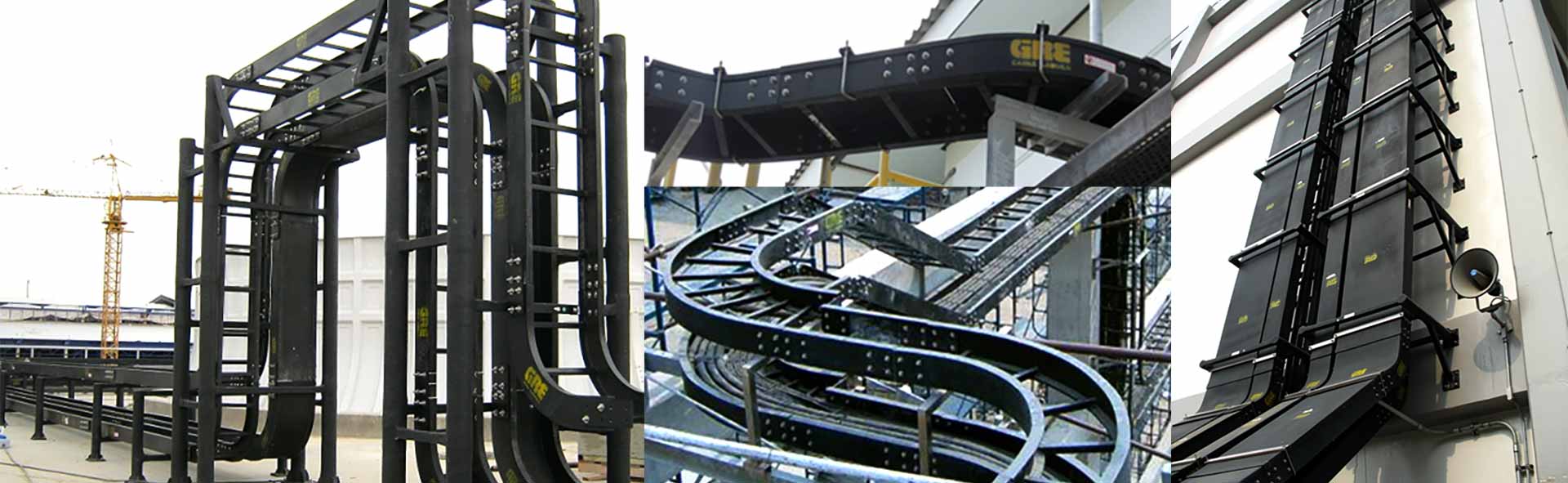

FRP CABLE TRAY / FRP CABLE LADDER
( Solid bottom and Perforated Tray types also available. )
FRP cable tray and FRP cable ladder are light in weight but strong and durable. Moreover, it has high corrosion resistance which make it suitable to be installed in corrosive areas such as sea side, chemical plant and cooling tower. We offer complete cable tray system; cable ladder type, cable tray solid bottom type and cable tray perforate type. The length of cable tray and cable ladder can shall be customized to either 3 or 6 meters.
อีกหนึ่งผลิตภัณฑ์คุณภาพของบริษัท GRE Composites ใช้สำหรับในงานระบบไฟฟ้า คือ รางเคเบิ้ลเทรย์(Cable tray) รางแลดเดอร์(Cable ladder) และ รางวายเวย์ ซึ่งรางวางสายไฟไฟเบอร์กลาสของบริษัท GRE ผลิตจากวัสดุคอมโพสิท(ไฟเบอร์กลาส) คุณภาพสูง เหมาะสำหรับเป็นรางเดินสายไฟในงานอุตสาหกรรมที่อยู่ในบริเวณที่มีการกัดกร่อนสูง เพราะว่าในสภาพแวดล้อมที่กัดกร่อน หากใช้รางที่ผลิตจากวัสดุที่เป็นโลหะ หรือเหล็กชุบ HDG ก็ผุกร่อนได้ รางวางสายไฟไฟเบอร์กลาสจึงเหมาะเป็นอย่างยิ่งสำหรับติดตั้งบริเวณใกล้ cooling tower ในโรงไฟฟ้า โรงงานเคมี โรงงานกระดาษ บริเวณบ่อบำบัดน้ำเสียของโรงงานอุตสาหกรรมทั่วไป หรือแม้แต่โรงงานอุตสาหกรรมท่าเรือที่ตั้งอยู่ในพื้นที่ใกล้ชายฝั่งทะเลที่มีไอน้ำทะเลกัดกร่อน ฯลฯ วัสดุคอมโพสิทมีความแข็งแรงทนทาน อายุการใช้งานยาวนาน มีน้ำหนักเบา ติดตั้งง่ายเหมือนการติดตั้งรางวางสายทั่วไปรางวางสายไฟไฟเบอร์กลาสมีทั้งประเภทที่เป็น FRP Cable Ladder , FRP Cable Tray, FRP Perforated Tray / Solid Bottom สำหรับขนาดรางเคเบิ้ลแลดเดอร์นั้น GRE มีให้เลือกขนาดความกว้างตั้งแต่ 150 มม.จนถึง 1,000 มม. และความยาว 3เมตร, 6เมตรให้เลือกใช้
CABLE TRAY PRODUCTION PROCESS
GRE CABLE TRAY ARE MANUFACTURING UNDER PULTRUSION PROCESS
รางเคเบิ้ลเทรย์ (cable tray) และ รางเคเบิ้ลแลดเดอร์ (cable ladder) มีกระบวนการผลิตดังนี้
ภาพแสดง กระบวนการผลิต รางเคเบิ้ลเทรย์(cable tray) และ รางเคเบิ้ลแลดเดอร์(cable ladder)
Designed for these applications
STANDARD : NEMA FG 1-2002, NEMA VE 2-2001
- Petrochemical Environment
- Waste & Sewage Treatment
- Chemical Plants
- Corrosive Environments
- Oil and Gas Industry
- Power Generation
- Food Processing
- Transit/ Tunnel
- Heavy Industrial
- Pulp Mills
- Mining
COMPLETE CABLE TRAY & CABLE LADDER SYSTEM

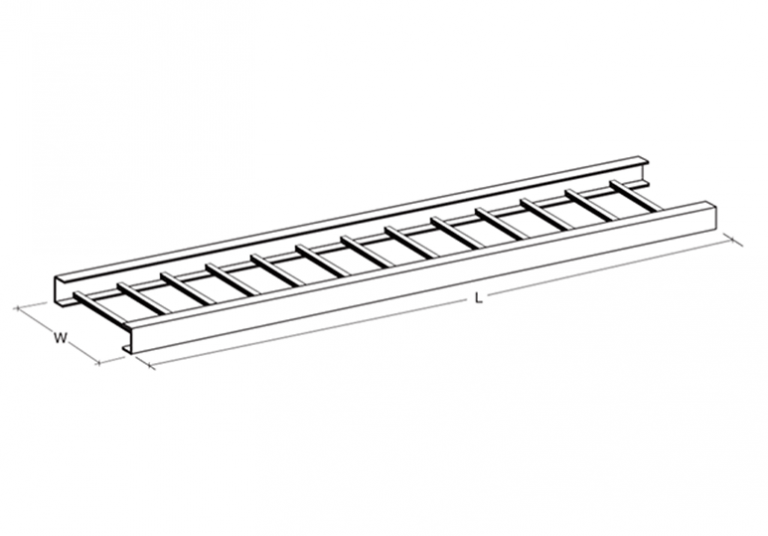

Cable Ladder Type
Resin Type : Epoxy, Vinyl ester, ISO polyester

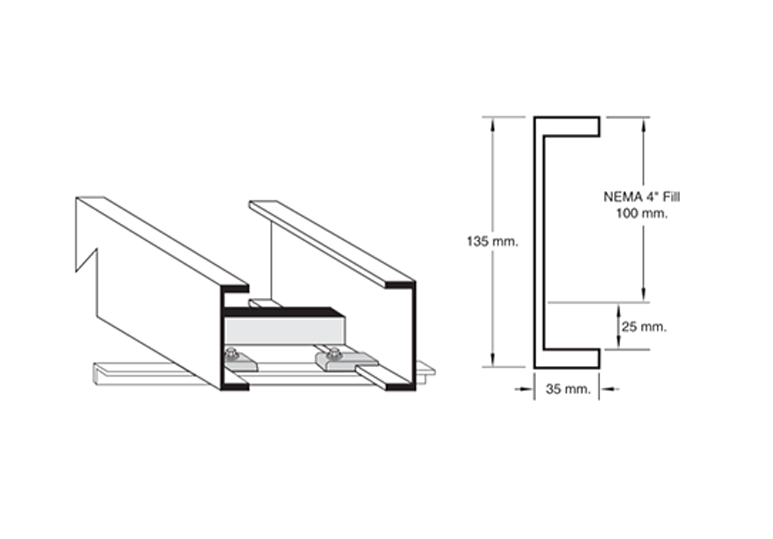

Height : 100, 135, 150mm.

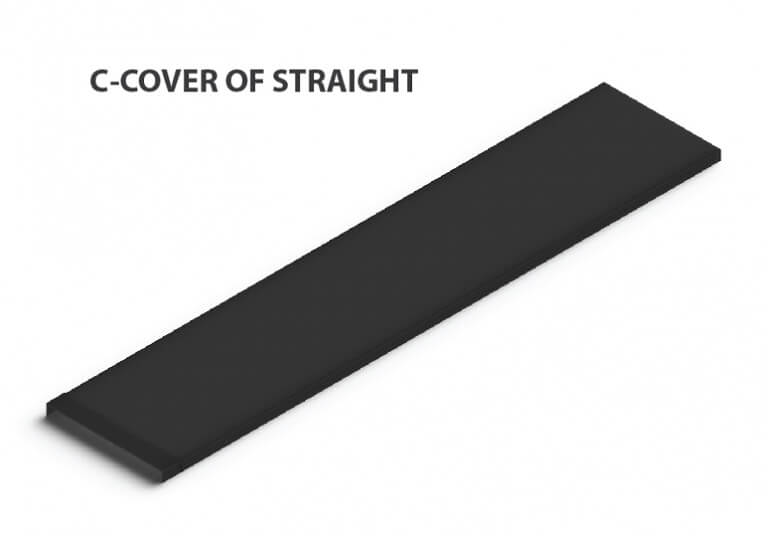

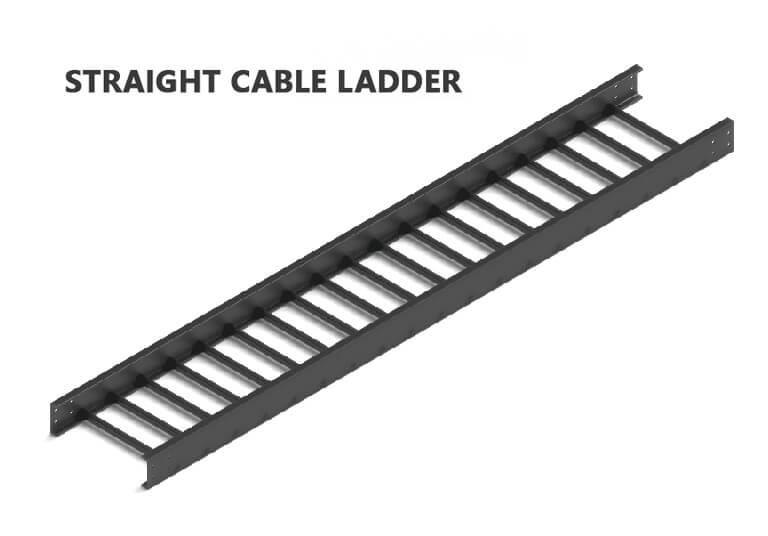

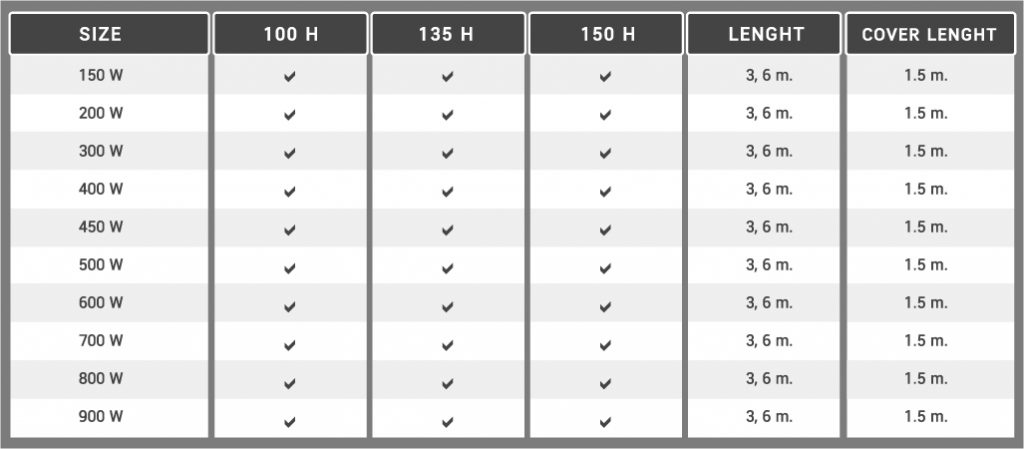

STRAIGHT & COVER TRAY

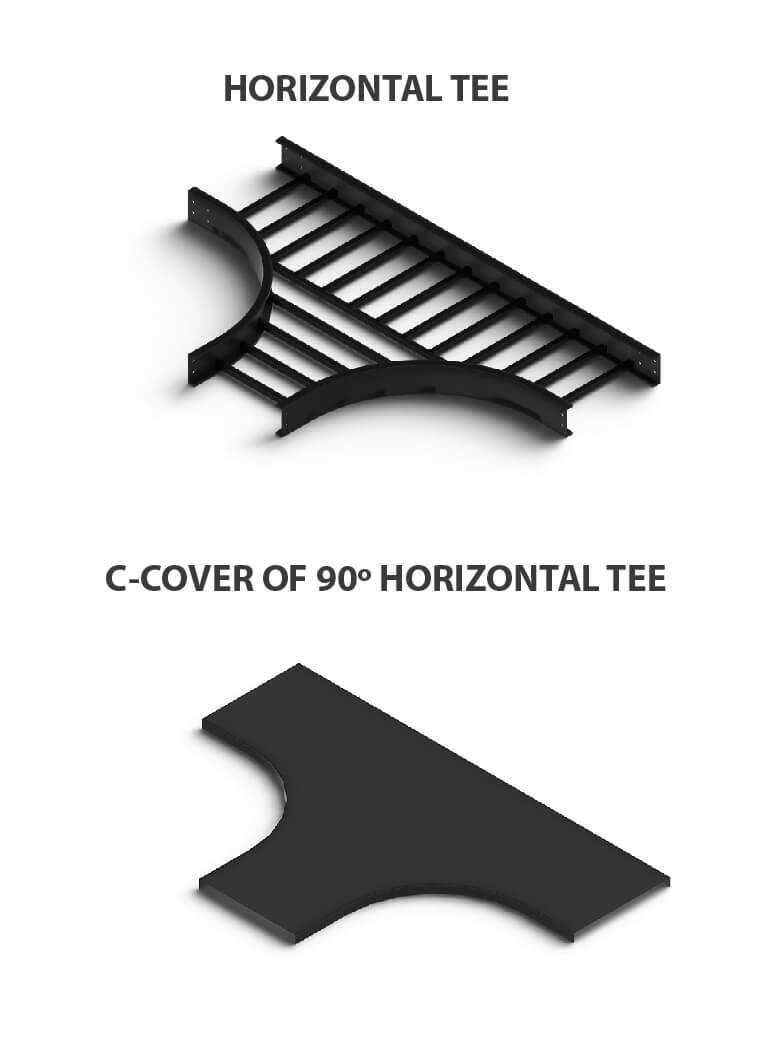

FITTING & COVER

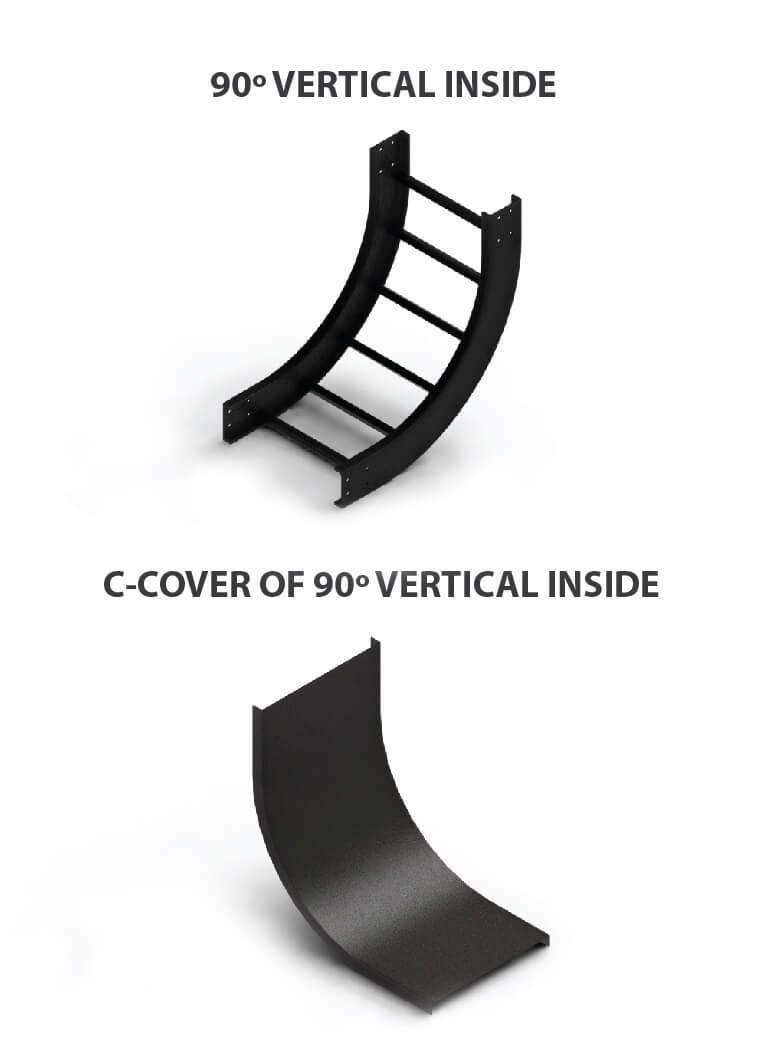

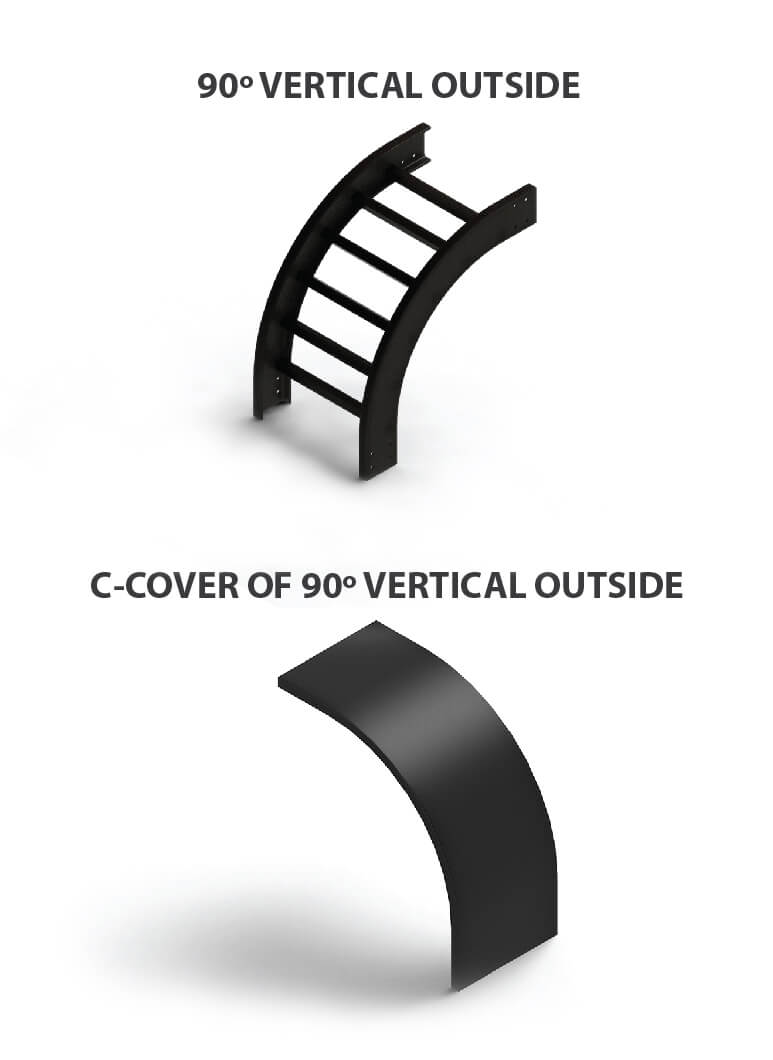

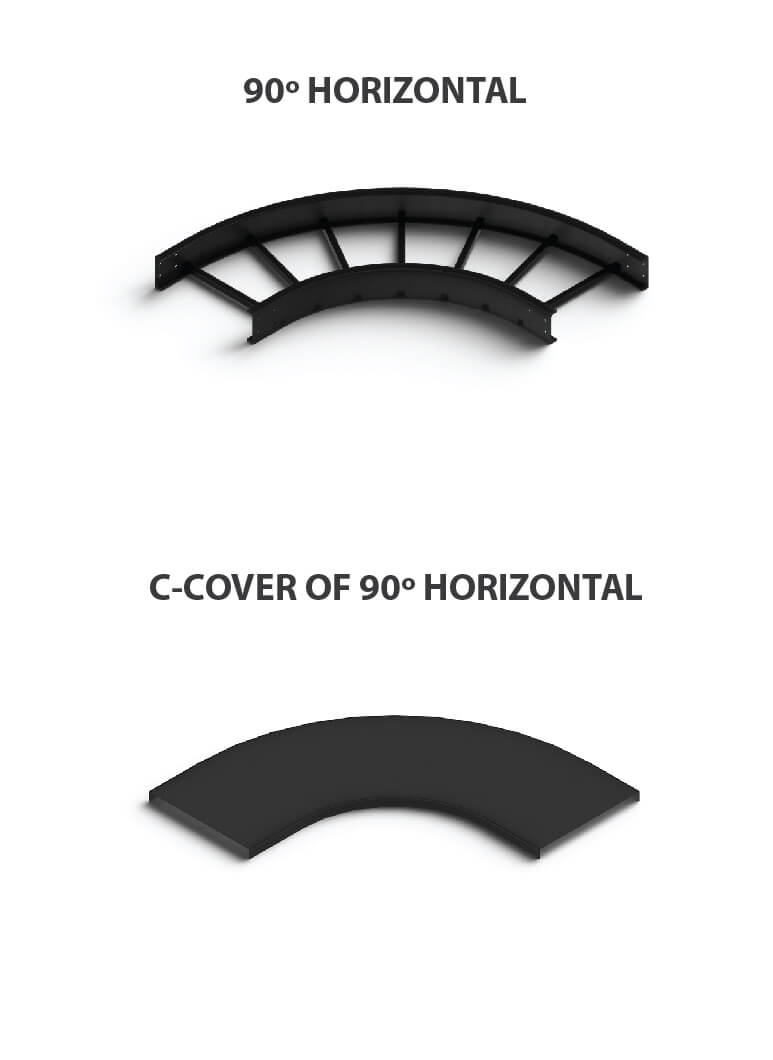

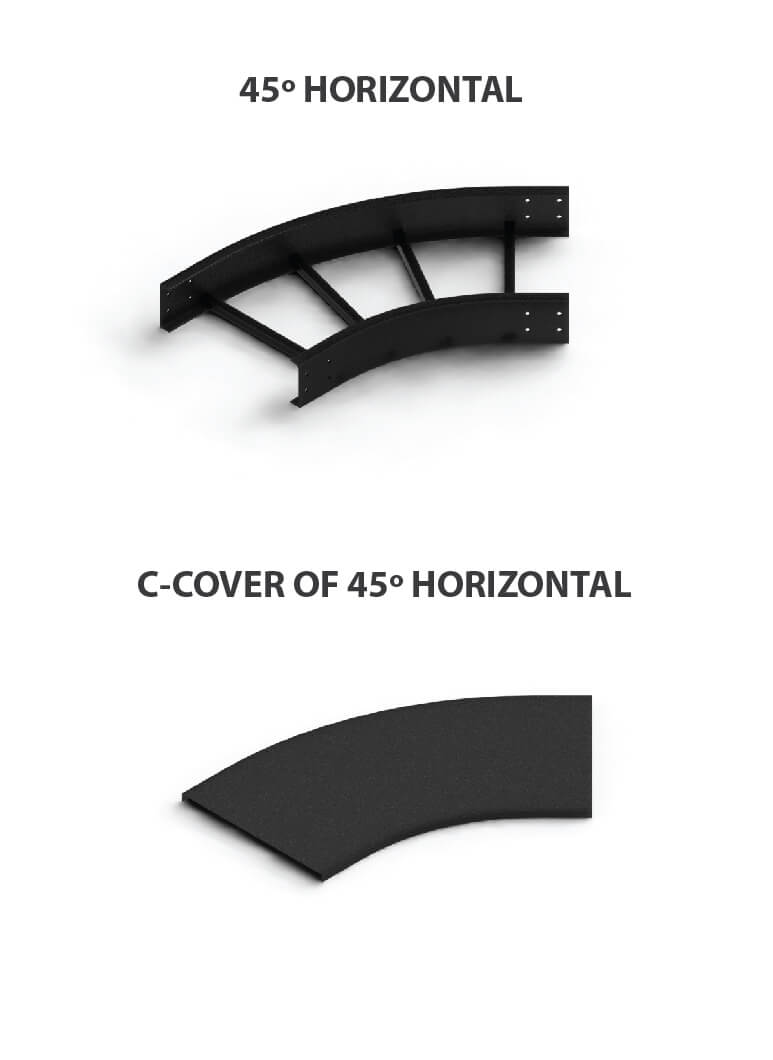

เคเบิ้ลแลดเดอร์(Cable ladder) ของ GRE มี Fitting & Cover หลากหลาย ได้แก่ Horizontal Fittings, Vertical Inside Fittings, Vertical Outside Fittings, Horizontal Cross Fittings และ Reducer Fittings

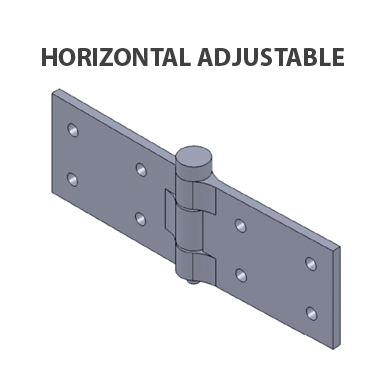

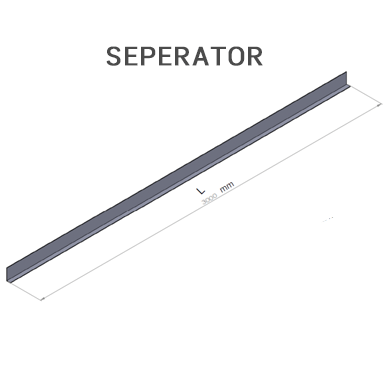

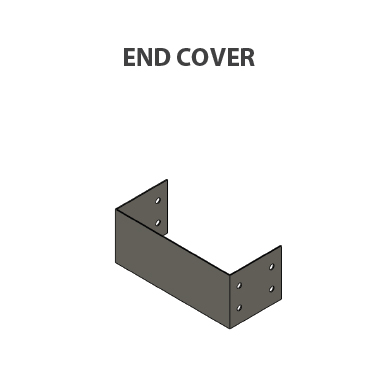

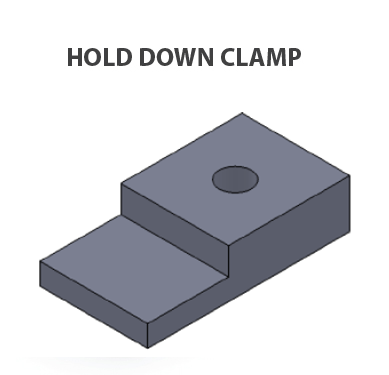

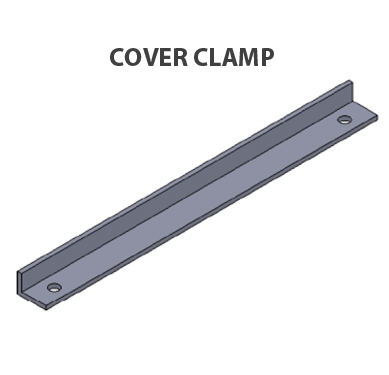

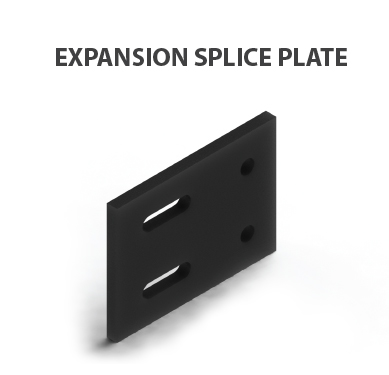

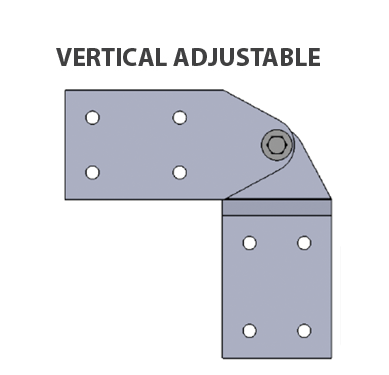

ACCESSORIES
chemical and corrosion data
GRE cable tray and cable ladder has corrosion resistant to chemical in below table.
รางวางสายไฟเบอร์กลาสของเรามีความทนทานต่อสารเคมีต่างๆดังที่แสดงในตารางด้านล่างนี้
FEATURE
GRE Cable tray effectively resists more chemical and corrosion environments than steel, galvanized steel, aluminum or stainless steel.
GRE Cable tray is very light weight and has a superior strength to weight ratio compared to other materials.
A bonded and mechanical construction make this one of the toughest ladders and most durable ladders in the business.
Add fire retardant additive for self extinguishment test which is conformed to UL94.
GRE Cable ladder is non conductive and offers excellent electrical resistance properties.
Vinyl / Epoxy resin systems can be rated up to 110 oC (230 oF) for short periods and as well as for sub zero freezing temperatures.
An added veil and UV enhancing additives results in excellent UV protection.
GRE Cable ladder offers a complete NEMA compliant system, manufactured fitting, support system and accessories.
- Corrosion Resistance
GRE Cable tray effectively resists more chemical and corrosion environments than steel, galvanized steel, aluminum or stainless steel. - Light Weight
GRE Cable tray is very light weight and has a superior strength to weight ratio compared to other materials. - Strength and Durability
A bonded and mechanical construction make this one of the toughest ladders and most durable ladders in the business. - Non Flammability
Add fire retardant additive for self extinguishment test which is conformed to UL94.
- Non Conductive
GRE Cable ladder is non conductive and offers excellent electrical resistance properties. - Wide Temperature Rating
Vinyl / Epoxy resin systems can be rated up to 110 oC (230 oF) for short periods and as well as for sub zero freezing temperatures. - Ultraviolet Protection
An added veil and UV enhancing additives results in excellent UV protection. - Complete System
GRE Cable ladder offers a complete NEMA compliant system, manufactured fitting, support system and accessories.

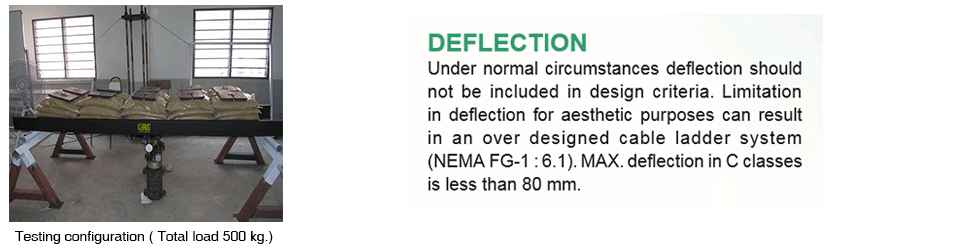

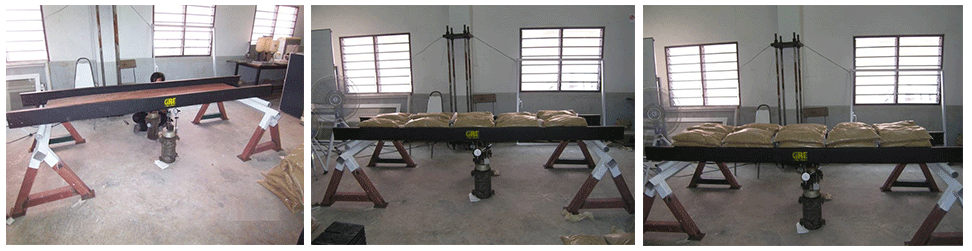

Testing Method

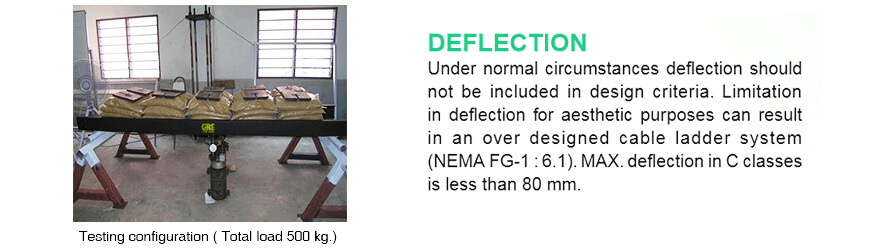

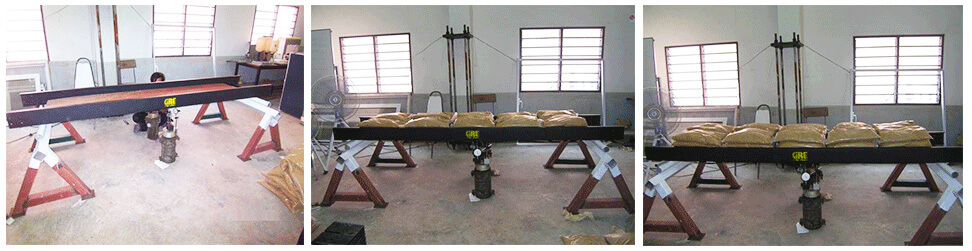

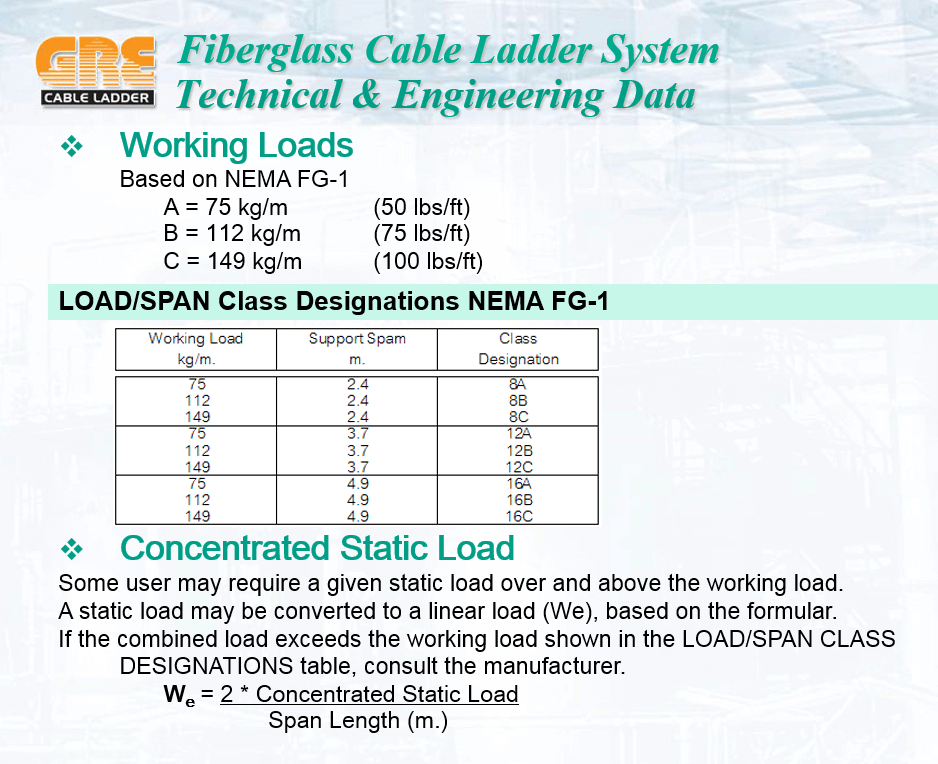

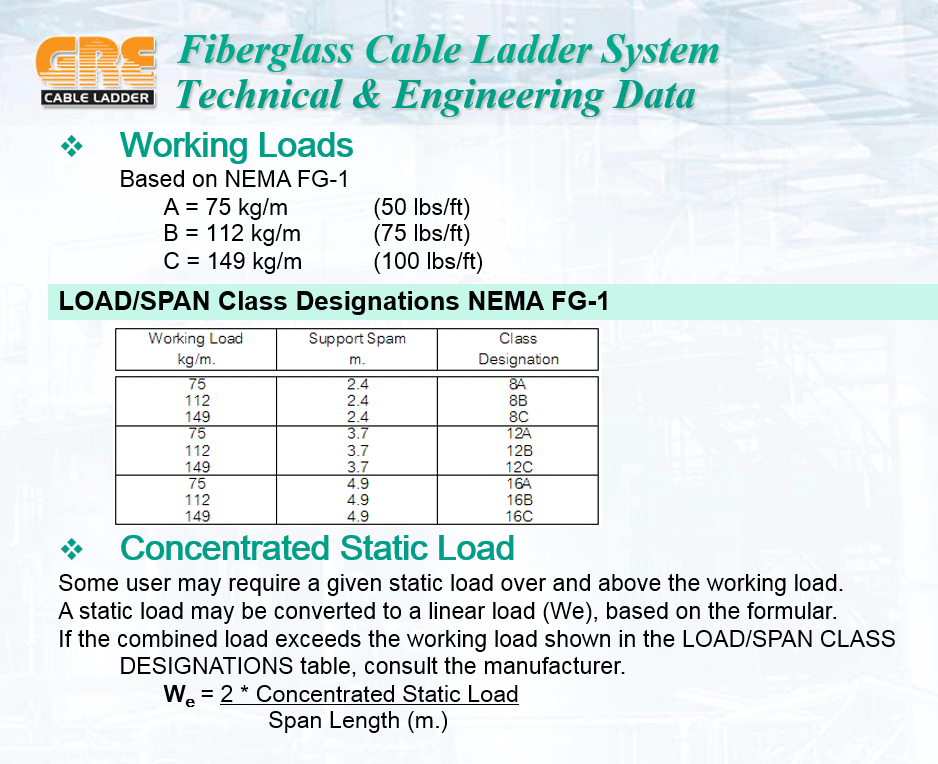

In accordance with NEMA FG-1, the standard working load of C-Type shall be 150 kg/m (100 lbs/ft).

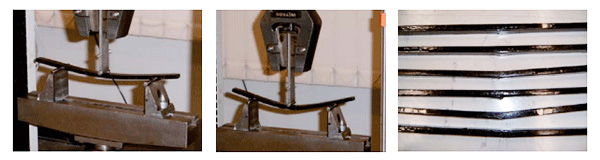

FLEXURAL STRENGTH TEST UNDER ASTM D790
Standard >206 MPa (30,000 psi)

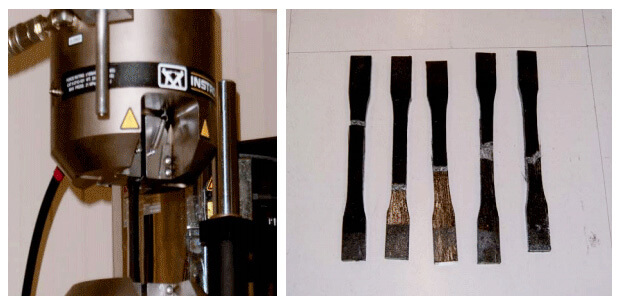

TENSILE STRENGTH
Standard >137 MPa (20,000 psi)

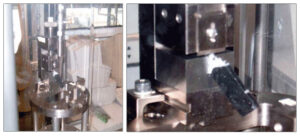

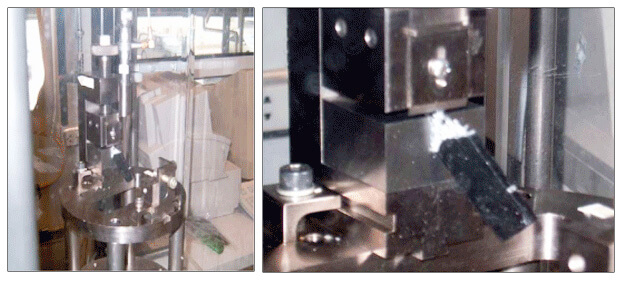

IZOD IMPACT STRENGTH TEST UNDER ASTM D256
Standard >1.49 kJ/m.
คำถามที่พบบ่อย
รางวางสายไฟฟ้า FRP ไม่เป็นสนิมและไม่ผุกร่อน ทนการกัดกร่อนได้ดี ทำให้สามารถติดตั้งได้ทุกพื้นที่ เหมาะสำหรับสภาพแวดล้อมที่มีสารเคมี ไอเคมี ไอทะเล ไอน้ำ

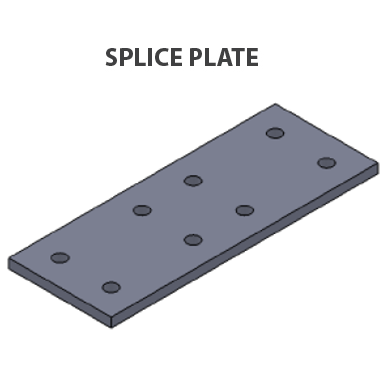

ไม่ยากเลยครับ สินค้าเรามีอุปกรณ์การประกอบที่ครบ เพียงแค่ประกบ Joint connection set คือ Splice Plate with S/S 304 Bolt & Nut กับรางฯ ตรง หรือ Fitting ทั้ง 2 ด้านเท่านั้น ขันเกลี่ยวน๊อตให้เรียบร้อย ก็เสร็จแล้ว สินค้าได้รับการออกแบบให้มี นน. เบา ประกอบง่าย การติดตั้งสะดวก โดยมีระยะ Support อยู่ที่ 1.5 หรือ 2 เมตร ขึ้นอยู่กับสภาพหน้างาน ปริมาณ ชนิด และน้ำหนักของสายเคเบิ้ล
ไม่จำเป็นครับ เนื่องจากรางวางสายไฟฟ้า FRP ของเราผลิตจากวัสดุที่มีคุณสมบัติเป็นฉนวนไฟฟ้า
ส่งผลให้รางวางสายไฟ FRP ไม่นำไฟฟ้า (Non-Conductive) จึงไม่จำเป็นต้องต้องติดตั้งสายกราวด์เหมือนรางโลหะชนิดต่างๆ
ได้ครับ เนื่องจากรางวางสายไฟฟ้าFRP มีคุณสมบัติที่สามารถทนอุณหภูมิได้สูง ทำให้สามารถใช้งานในสภาพแวดล้อมที่มีอุณหภูมิสูงๆได้
รางวางสายไฟฟ้า FRP ผลิตตามมาตรฐาน NEMA FG-1 ซึ่งตารางTable 3-1 แบ่งการรองรับน้ำหนักรางวางสายไฟออกเป็น 3 Class
รางวางสายไฟ FRP มีการบำรุงรักษาน้อยมาก หรือแทบไม่มี เนื่องจากรางฯ ไม่เป็นสนิมและไม่ผุกร่อน หากสีรางซีดเนื่องจากตากแดดนานหลายปี ก็แค่ทาสี PU coating ซ้ำ
ได้ครับ เรามีบริการออกแบบและผลิตตามความต้องการของลูกค้า (Customized made) เพื่อให้เหมาะสมกับการใช้งานจริง
ปกติทางโรงงานของเราจะผลิตรางวางสายไฟฟ้า FRP เป็นสีดำหรือสีเทา (RAL color) แต่ในกรณีที่ลูกค้าต้องการเป็นสีอื่น ก็สามารถดำเนินการให้ได้ครับ
รางวางสายไฟ FRP สามารถใช้วางสายไฟฟ้าทั้งสายไฟแรงดันสูง สายไฟแรงดันปานกลาง และสายไฟแรงดันต่ำ หรือ แม้แต่สายไฟสำหรับ Instrument
ใช้ในพื้นที่กลางแจ้งได้ดีเยี่ยม เนื่องจากมีการเคลือบสารป้องกัน UV (PU coating) ทำให้สามารถป้องกันและทนทานต่อแสงแดดแรงๆ ได้ดี และทนทานในสภาพอากาศที่หลากกหลาย
มีความทนทานต่อแรงกระแทกได้ดี และผ่านการทดสอบตามาตรฐาน ASTM D256 คือสามารถรับแรงกระแทกได้มากกว่า 1.49 kJ/m. (IZOD IMPACT)
ไม่ต้องใช้เครื่องมือพิเศษเลย ในกรณีที่ต้องการตัด-ต่อรางวางสายไฟฟ้าที่หน้างาน ก็สามารถใช้หินเจียรตัดและเชื่อมต่อด้วย Splice Plate ครับ
