GRE RTRC CONDUIT
The Complete and Low Cost System
GRE RTRC conduit is manufactured, tested and has quality comply with both Thai and international standard – TIS2518-2557 and NEMA TC 14 part B.
We offer a complete RTRC conduit system with fitting and accessories. Our manufacturing and after sales service team has more than 20 years experiences which can guaruntee a quality of product and problem-solving and service at job site.
ในปี พ.ศ 2559
ท่อร้อยสายไฟฟ้า RTRC ยี่ห้อ GRE ได้รับการรับรองมาตรฐาน
มอก. 2518-2557
(ท่ออีพ็อกซีเรซินเสริมใยแก้ว สำหรับใช้ร้อยสายไฟฟ้าและสายโทรศัพท์)
บริษัท จีอาร์อี คอมโพสิท จำกัด เป็นผู้นำตลาดท่อร้อยสายไฟใต้ดิน (Underground) และ ท่อร้อยสายไฟบนดิน (Aboveground) ภายใต้ Brand GRE มายาวนานกว่า 20 ปี และได้รับการยอมรับให้ใช้เป็นท่อร้อยสายไฟฟ้าในโครงการก่อสร้างบ่อพักและติดตั้งท่อร้อยสายไฟฟ้าใต้ดิน ของการไฟฟ้านครหลวง รวมทั้งหน่วยงานภาครัฐและเอกชนใหญ่ๆ หลายแห่ง อาทิ กฟภ. กฟผ. ปตท. กรมโยธา ฯลฯ
ท่อร้อยสายไฟฟ้า RTRC ผลิตโดยโรงงานไทยคอมโพสิท ซึ่งก่อตั้งในปี พ.ศ. 2541 เป็นผู้ผลิตรายแรกในเอเชียที่ควบคุมกระบวนการผลิต (Filament winding) ด้วยระบบ PLC และได้รับการรับรองระบบคุณภาพตาม ISO 9001 การผลิตและการทดสอบสินค้าเป็นไปตาม NEMA TC 14 (part B)
บริษัท จีอาร์อี คอมโพสิท จำกัด จำหน่ายท่อร้อยสายไฟฟ้า RTRC และอุปกรณ์ประกอบท่อที่มีคุณภาพครบถ้วนตามมาตรฐานข้างต้น ด้วยประสบการณ์ขายและการให้บริการมามากกว่า 20 ปี เราสามารถให้คำปรึกษาระหว่างการขายและหลังการขายพร้อมการบริการดัดท่อเพื่อหลบอุปสรรคที่หน้างาน ช่วยลดปัญหาความล่าช้าในการติดตั้งซึ่งอาจเป็นสาเหตุให้ไม่สามารถส่งมอบงานได้
DESIGNED FOR THESE APPLICATIONS
STANDARD : NEMA TC14-1984, NEC Article 347, Article 355, NFPA 70-2011, TIS 2518-2557
- Concrete Encasement
- Pipe Jacking
- Direct Burial
- Above Ground
- Under Bridge
- Tunnels

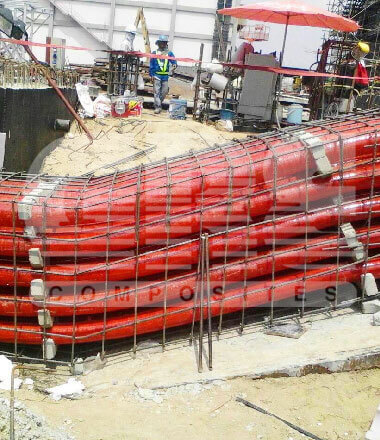

CONCRETE ENCASEMENT
Concrete encased conduit bank is suitable to install in an area which is subjected to repeat excavation and concrete is required to provide protection from an accidental dig-in. In such cases,the concrete would provide protection against a disruption of service and in the case of power cables, will help to prevent electrocution.

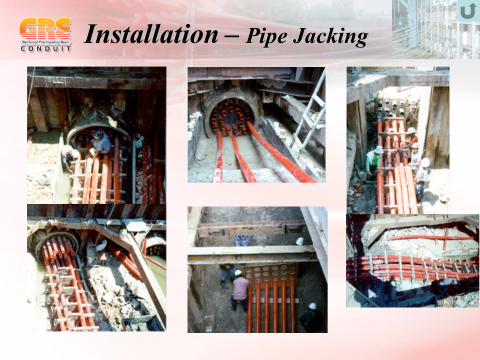

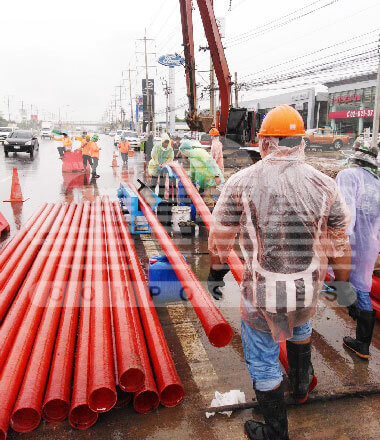

PIPE JACKING INSTALLATION
Pipe Jacking is the successful installation in heavy traffic area instead of Open-cut digging. Regarding to the continuous service temperature of 110 ºC (230 ºF), no cracking or sagging is occurred during working. In accordance with the quick installation, this technique is consequently solved the problem of installation electrical duct bank in the heavy traffic.

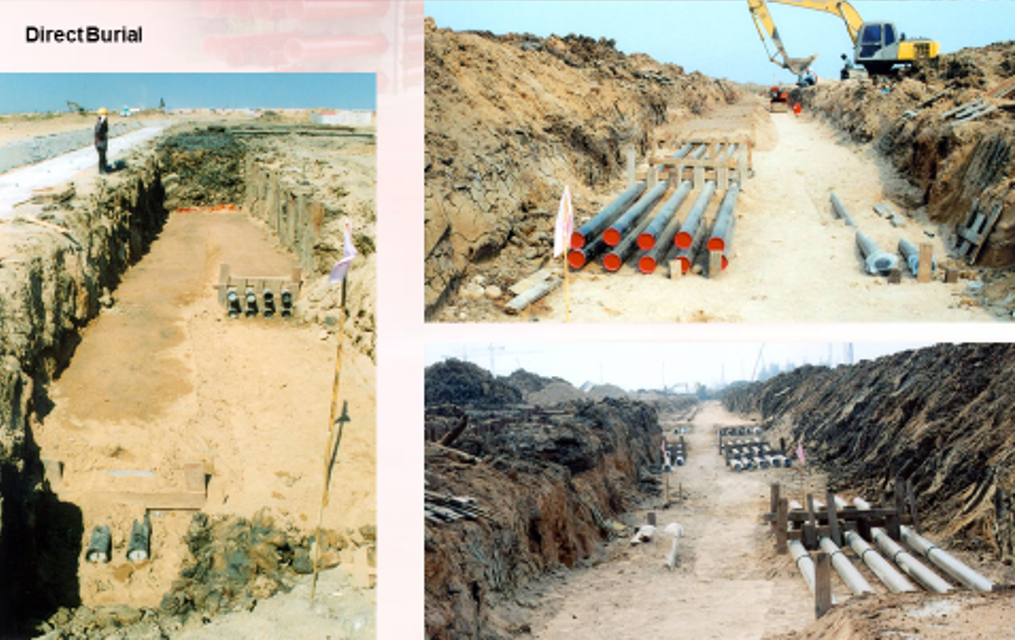

DIRECT BURIAL INSTALLATION
Direct burial technique is available for a proper installation and that the area is not subjected to repeat digging. The advantage of this method is that it completely eliminates the need for concrete, thus saving money and the time needed to make up forms, haul away excavated soil.
ABOVE GROUND INSTALLATION
3-EASY STEPS
Assembly Instruction
How to install GRE RTRC conduit?

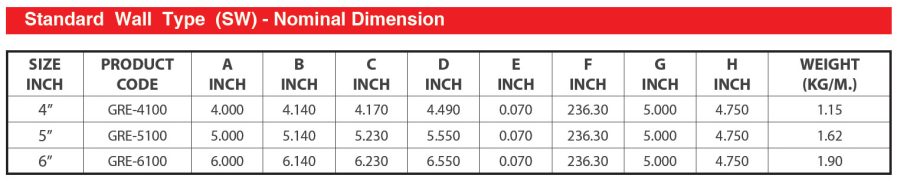

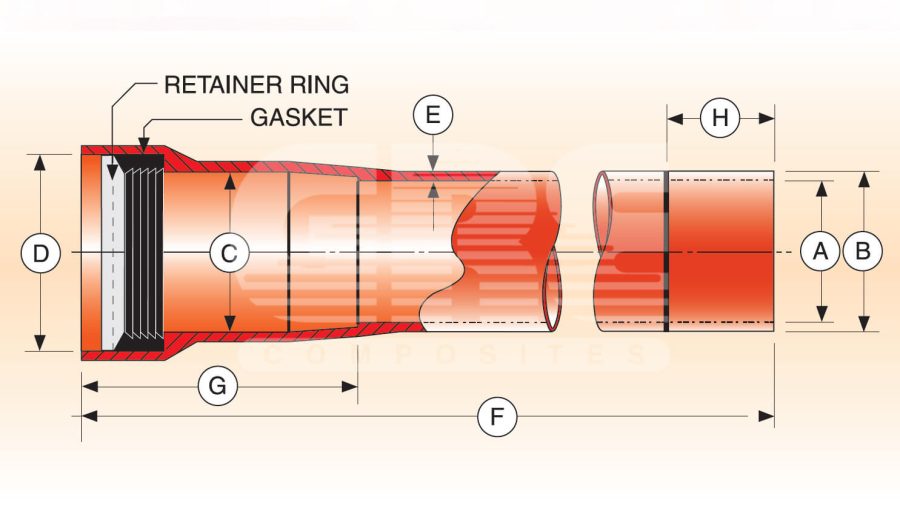

ENGINEERING SPECIFICATION

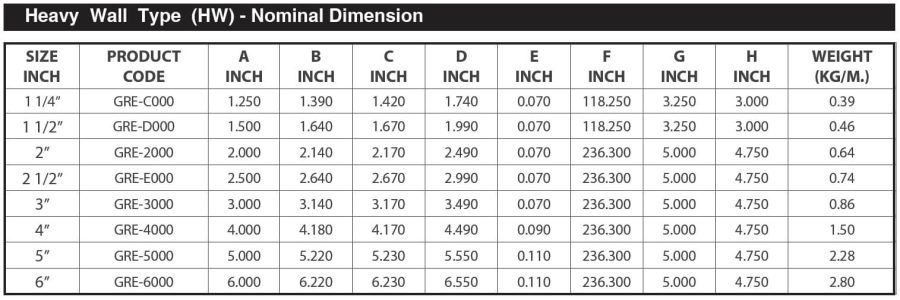

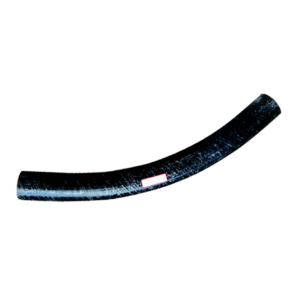

Fitting HW type

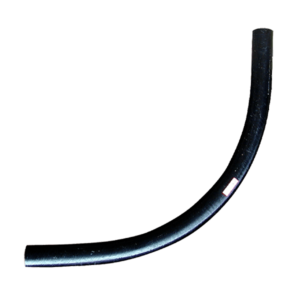

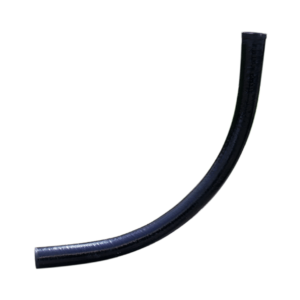

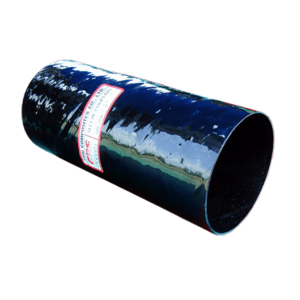

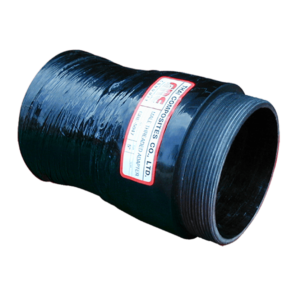

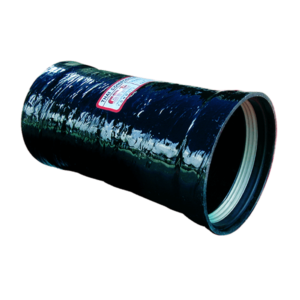

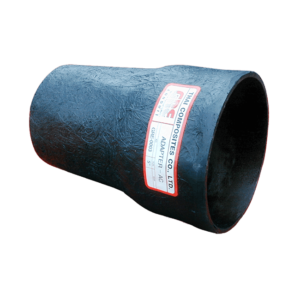

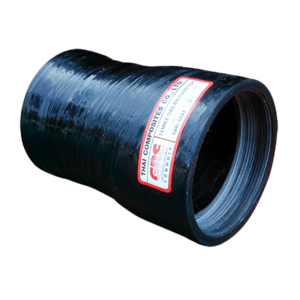

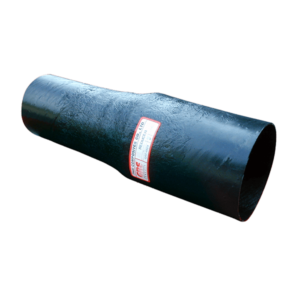

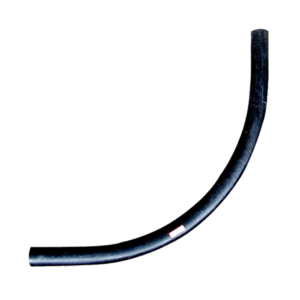

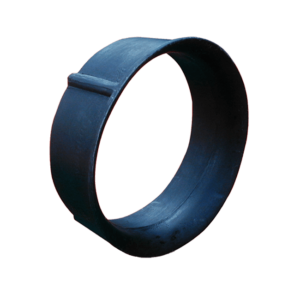

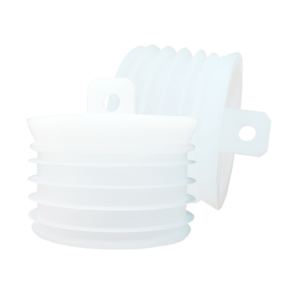

ACCESSORIES

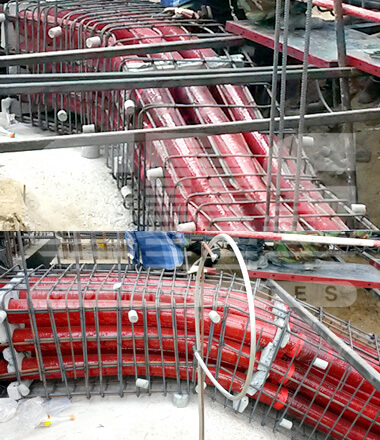

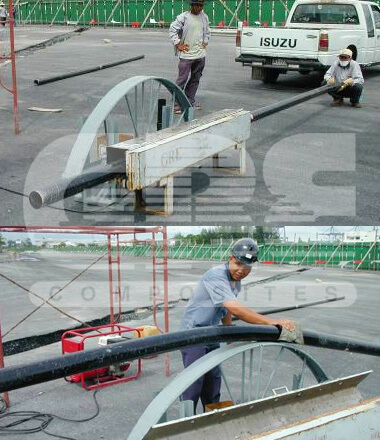

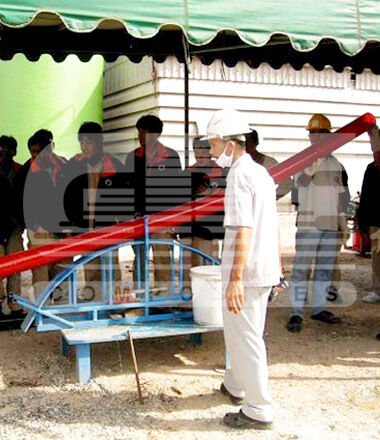

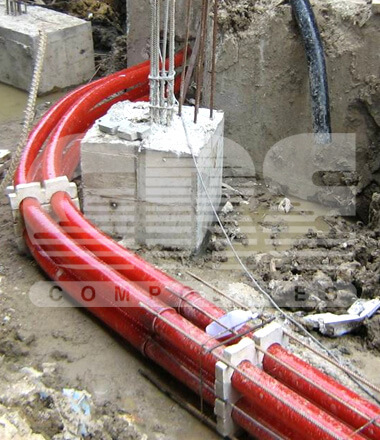

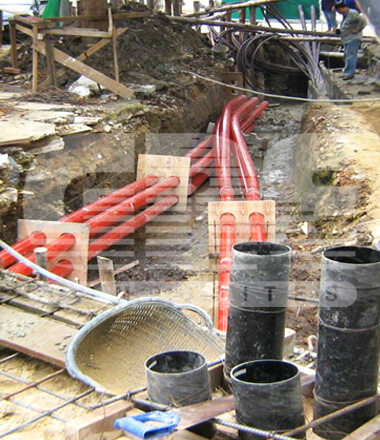

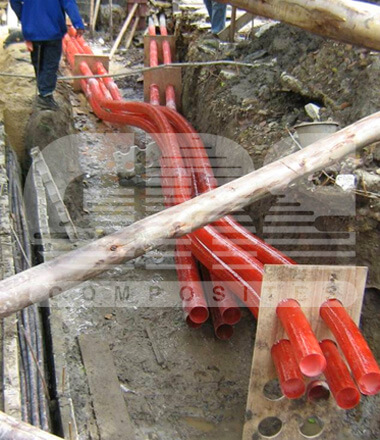

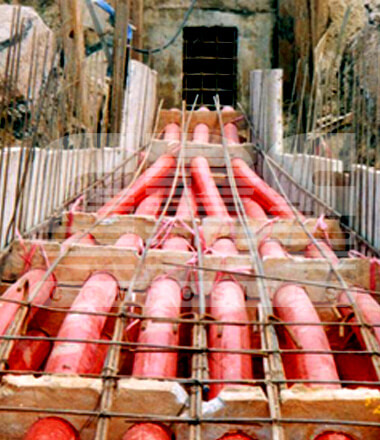

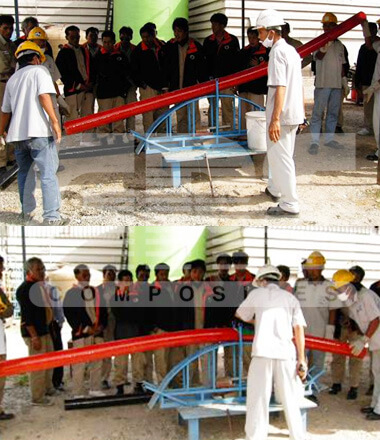

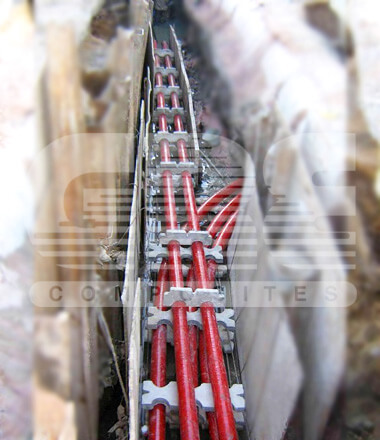

AFTER SALES SERVICE

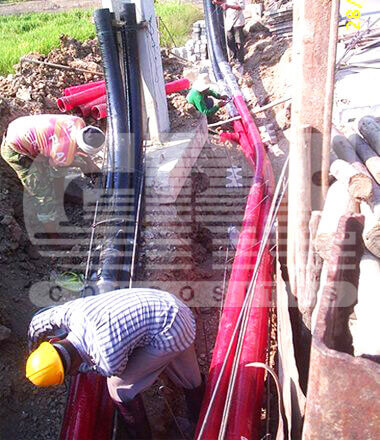

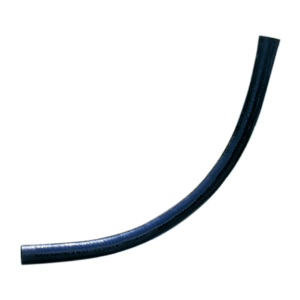

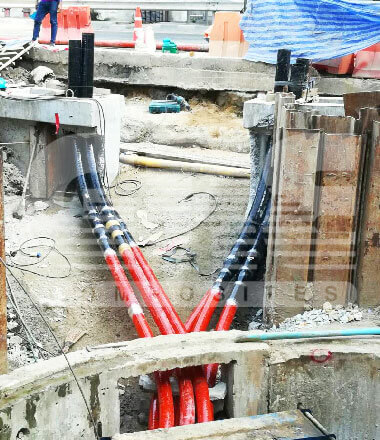

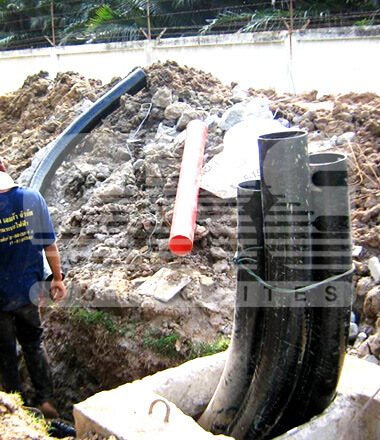

ดัดท่อขึ้น Riser

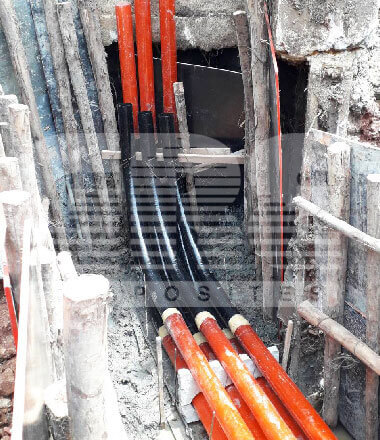

ดัดท่อหลบอุปสรรค

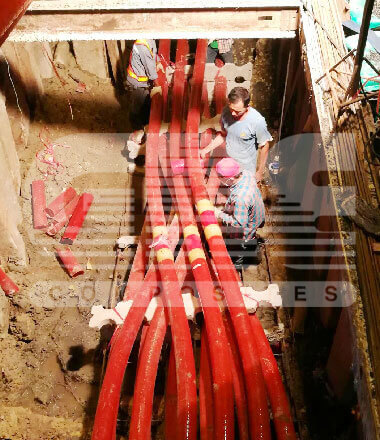

ดัดท่อแปรขบวน
TESTING METHOD
UNDER NEMA TC14-1984, ASTM AND UL STANDARD
- JOINT PULLOUT TEST
JOINT PULLOUT TEST UNDER ASTM D 2105
Standard : > 453.70 kg. or 1,000 lbs.
- TENSILE TEST
TENSILE TEST UNDER : ASTM D 2105
Standard : > 62.05 MPa
- STRIFFNESS TEST
STRIFFNESS TEST UNDER ASTM D 2414
Standard : >151.7 KPa ( 5 inch )
- HEAT DISTORTION TEST
HEAT DISTORTION TEST (HDT) UNDER ASTM D648
Standard : No deformation at 102 °C at 264 psi
- IMPACT TEST
IMPACT TEST UNDER ASTM D 2444
Standard : No crack or any damage at 70 ft. lbs (5” SW type)

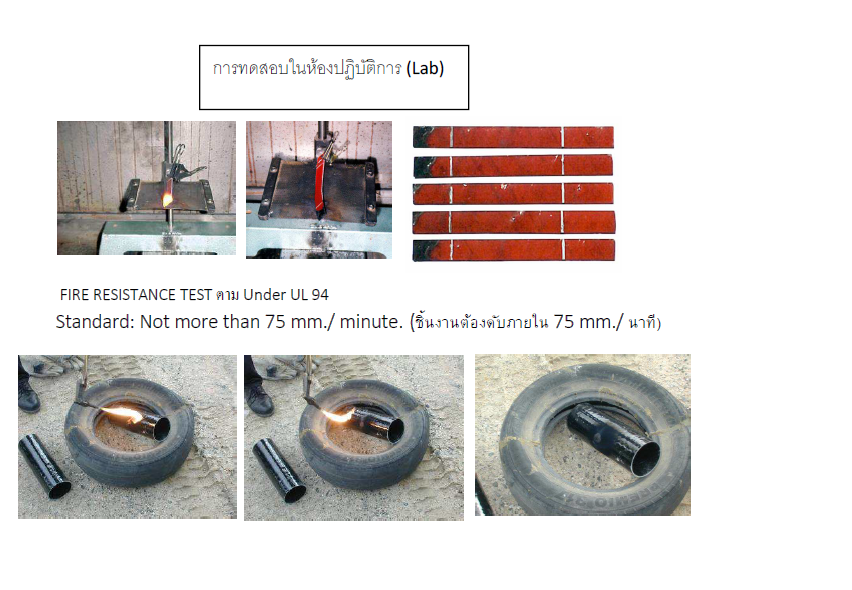

- FIRE RESISTANCE TEST
FIRE RESISTANCE TEST Under UL94
Standard : Not more than 75 mm./ minute.

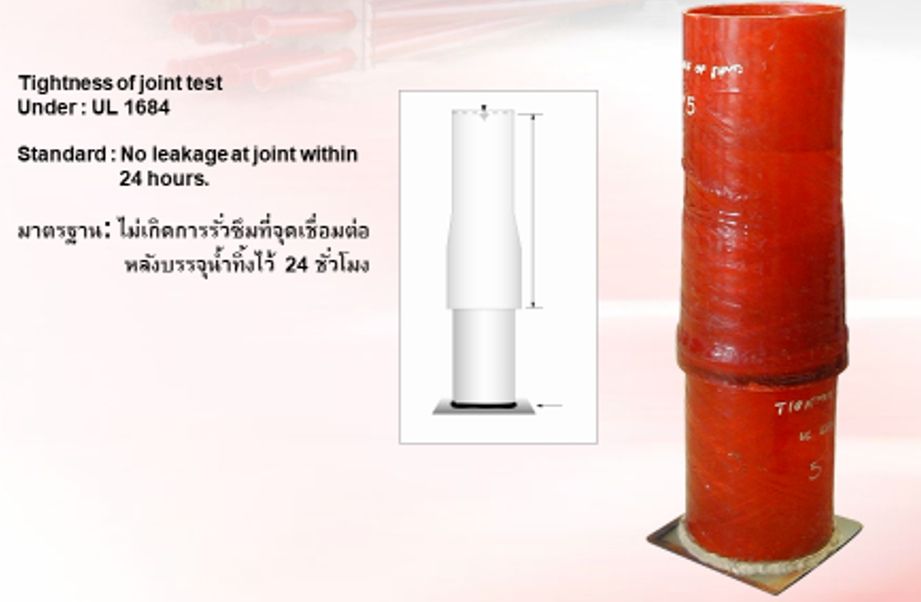

- TIGHTNESS OF JOINT TEST
TIGHTNESS OF JOINT TEST UNDER UL 1684
Standard : No leakage at joint within 24 hours.

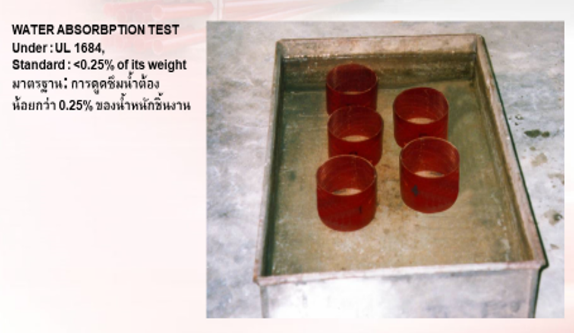

- WATER ABSORPTION TEST
WATER ABSORPTION TEST UNDER UL 1684
Standard : <0.25% of its weight ( 5 inch )
การทดสอบการติดตั้งท่อร้อยสายไฟฟ้า
ชนิด RTRC ยี่ห้อ GRE ตามมาตรฐาน กฟน.
วัตถุประสงค์
เพื่อ กฟน. มีความมั่นใจ และเชื่อมั่นต่อผลิตภัณฑ์ว่าสามารถจะติดตั้งใช้งานได้ผลดีสำหรับการอนุมัติให้นำมาใช้งานในโครงการก่อสร้างท่อร้อยสายไฟฟ้าใต้ดิน
การดำเนินการ
ทำการก่อสร้างตามแบบของ กฟน. ที่กำหนดให้โดยการติดตั้งท่อร้อยสายไฟฟ้า ยี่ห้อ GRE ชนิด 4 ท่อ Dia. 127 มม. Type SW หุ้มคอนกรีตเสริมเหล็ก ระยะทางประมาณ 50 เมตร แนวติดตั้งจะต้องมีการโค้งท่อทั้งแนวนอนและแนวตั้ง การเปลี่ยนรูปท่อจาก 2×2 เป็น 1×4 และการขึ้น Riser การดำเนินการจะมีเจ้าหน้าที่ของ กฟน. เป็นพยานทุกขั้นตอน
การทดสอบ
1. ทำการทดสอบด้วยลูกทดสอบ (DUMMY) ขนาดตามข้อกำหนดของ กฟน
2. ทำการทดสอบลากสายจริง 3-1/C 400 SQ.MM XLPE 24 kV. ตามข้อกำหนดของ กฟน. และทำการบันทึกค่าแรงดึง
3. การทดสอบโดยใช้ CCTV ตรวจสอบสภาพภายในท่อ และสภาพข้อต่อต่างๆ ว่าเสียรูป (Deformation) หลังเทคอนกรีตหรือไม่
คำถามที่พบบ่อย
RTRC Conduit ย่อมาจาก Reinforced Thermosetting Resin Conduit เป็นท่อร้อยสายไฟที่ผลิตจากไฟเบอร์กลาสเสริมแรงด้วยใยแก้วชนิด Epoxy ด้วยวิธีการผลิตแบบ Filament winding ทำให้ มีคุณสมบัติที่เหมาะสมกับการติดตั้งเป็นท่อร้อยสายไฟฟ้าใต้ดิน ในงานสาธารณูปโภคทั้งภาครัฐ และภาคเอกชน
มีความคงทน แข็งแรง ไม่ผุกร่อน ไม่เป็นสนิม อายุการใช้งานยาวนาน น้ำหนักเบา ติดตั้งง่ายลดต้นทุนในการติดตั้ง ค่าสัมประสิทธิ์แรงเสียดทานต่ำ จึงลากสายง่าย อีกทั้งเป็นฉนวนไฟฟ้า หากมีอุบัติเหตุที่หน้างานฯ ผิวท่อด้านนอกที่เป็นเรซิ่นจะติดไฟแต่ไม่ลามไฟ เมื่อไฟลุกลามถึงชั้นใยแก้ว ก็จะดับทันที

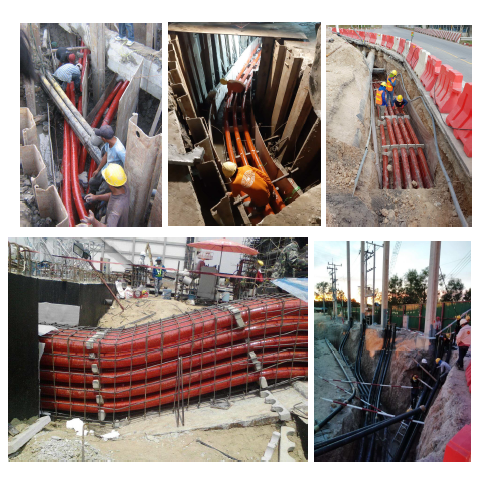

ใช้สำหรับงานร้อยสายไฟฟ้า สายโทรศัพท์ ที่ติดตั้งใต้ดิน และเหนือดิน ท่อฯ มีความแข็งแรง (High Compressive strength) จึงเหมาะกับงานติดตั้งท่อแบบเป็นกลุ่มหุ้มคอนกรีต (Concrete duct bank) และงานเดินท่อในปลอกคอนกรีต(Concrete sleeve) แบบ Pipe Jacking
RTRC ยี่ห้อ GRE มีการผลิตท่อชนิด Heavy Wall Type (ความหนาพิเศษ) ตาม NEMA TC 14 จึงสามารถนำไปติดตั้งแบบฝังดินกลบทรายโดยตรงได้ โดยไม่ต้องหุ้มคอนกรีต ลดต้นทุนการติดตั้ง
ท่อ RTRC ยี่ห้อ GRE ได้ออกแบบมาเพื่อให้เกิดความสะดวก และง่ายในการประกอบท่อ โดยปลายข้างหนึ่งเป็นรูปปากระฆัง (Bell End) อีกด้านหนึ่งจะเป็นปลายตรง (Spigot end) ในการประกอบท่อ ให้นำปลายท่อด้านตรง สวมอัดเข้ากับท่อด้านปากระฆัง โดยที่ปลายท่อด้านปากระฆัง จะสวม Gasket และ Retainer Ring ก่อนทำการตอกท่อเข้ากันแบบสวมอัด เมื่อประกอบท่อแล้วเสร็จ จุดเชื่อมท่อสามารถต้านทานแรงดึงที่รอยต่อได้ไม่น้อยกว่า 1000 lbs
GRE conduit ได้ออกแบบการประกอบท่อฯ ให้เป็น fitting ในตัว ดังนั้น ทีมงานติดตั้งสามารถติดตั้งท่อได้ระยะยาวเท่ากับที่หน้างานสามารถขุดร่องขุดได้มากกว่า 200 เมตร
ท่อร้อยสายไฟ RTRC ยี่ห้อ GRE มีขนาดให้เลือกตั้งแต่ 1 ¼” ถึง 6” มีความยาวท่อ 6 เมตร ยกเว้นท่อขนาด
เล็ก (Small size conduit) 1 ¼” – 1 ½” มีความยาว 3 เมตร
GRE Conduit สามารถอยู่ในบ่อพักที่มีน้ำเต็มบ่อได้ โดยไม่ต้องกังวลว่าน้ำในบ่อพักจะซึมเข้าที่รอยต่อ ท่อได้ผ่านการทดสอบความแน่นที่รอยต่อ (TIGHTNESS OF JOINT) ตามาตรฐาน UL 1684 คือ ต้องไม่เกิดการรั่ว
ซึมที่จุดเชื่อมต่อหลังบรรจุน้ำทิ้งไว้ 24 ชั่วโมง
แน่นอนคะ เนื่องจากผลิตจากวัสดุที่เมื่อติดไฟแล้วจะไม่แผ่สารพิษจากควันไฟ ประเภทสารฮาโลเจน (Halogen) จึงไม่มีผลกระทบต่อสิ่งแวดล้อม
สามารถใช้งานได้ยาวนานหลายปี เพราะท่อติดตั้งอยู่ใต้ดิน ไม่มีสภาวะบวมน้ำ ผ่านการทดสอบ Water Absorption ตาม UL 1684

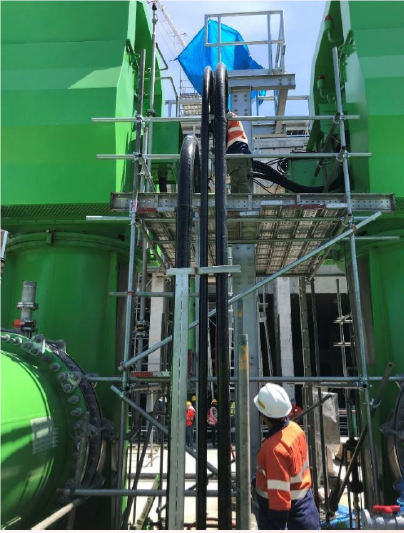

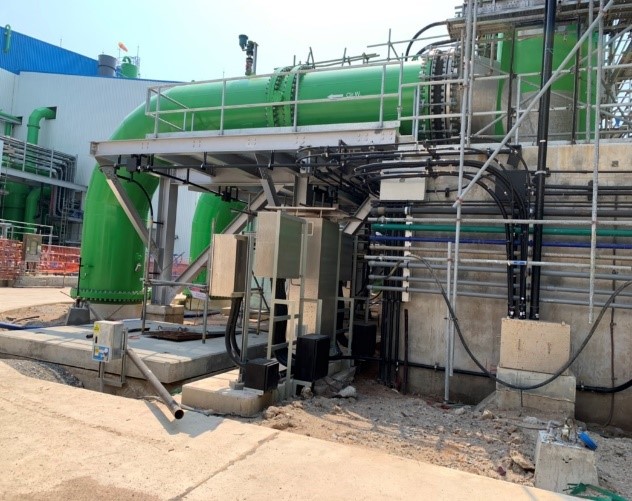

หากเป็นงานติดตั้งท่อและอุปกรณ์ประกอบท่อชนิด HW type (Heavy Wall type) ในการผลิตมีการเติมสารป้องกันแสง UV. ทำให้สามารถป้องกันแสงแดดแรงๆ ได้ดี จึงเหมาะสมกับการติดตั้งท่อแบบเหนือดิน (Above ground Installation) หรือเกาะไปกับราวสะพาน
คุณสมบัติเด่นๆ ที่เหมาะสมกับการออกแบบและใช้ติดตั้งเป็นท่อร้อยสายไฟฟ้าใต้ดิน คือ
- น้ำหนักเบา กว่า PVC ถึง 3 เท่า และ RSC 7 เท่า
- มีความต้านแรงดึงของวัสดุ (Tensile Strength) ≥ 9000 psi
- ไม่เกิดการหลอมละลายของเคเบิ้ลขณะใช้งาน (No cable Fusion)
- ทนแรงกดและอัดได้สูง (Higher specific compression and impact strength)
- ไม่เปลี่ยนรูปเมื่อได้รับความร้อน (Heat Distortion)
ได้คะ ทางบริษัทฯ มีทีมงานที่ชำนาญและเครื่องมือที่สามารถดัดท่อ (Heat Bender) เพื่อหลบอุปสรรคหน้า
งาน ให้บริการหลังการขาย ฟรี มานานกว่า 24 ปี
